Bei dem GreenKi UFR1 Unterputz Fingerabdruckreader handelt es sich um einen Fingerabdruck-Scanner mit einem analogen Ausgang.
Dennoch kann der GreenKi UFR1 relativ einfach und Kosten-Günstig, in Kombination mit eine Shelly1 oder auch anderen Shelly WiFi Relais, in die bestehende Hausautomation / Smarthome mit eingebunden werden.
Der GreenKi UFR1 kann somit auch mit dem ESENTA I HUB von der ESENTA I SIAS IP Videotürsprechanlage betrieben werden.
SCHRITT # 1
Schritte die vorab gemacht werden müssen:
ESENTA I SIAS und ESENTA I HUB müssen laut der Anleitung von ESENTA installiert, eingerichtet und in Betrieb genommen werden.
WICHTIG: In dem Router einstellen dass der ESENTA I SIAS und ESENTA I HUB immer die gleiche IP-Adresse zugewiesen wird!!
SCHRITT # 2
Oberfläche der ESENTA I SIAS
In der Oberfläche der ESENTA I SIAS die „HTTP Relais Schnittstelle“ und das jeweilige „Relay“ aktivieren und speichern.
Danach die URL des jeweiligen Relais notieren.
SCHRITT # 3
Schritte die vorab gemacht werden müssen:
Shelly1 laut der Shelly Anleitung einrichten und in Betrieb nehmen.
WICHTIG: Shelly1 mit dem WiFi verbinden und in dem Router einstellen dass dem Shelly1 immer die gleiche IP-Adresse zugewiesen wird!!
SCHRITT # 4
Oberfläche des Shelly1
In der
Shelly1 Web-Oberfläche ->
I/O URL actions ->
BUTTON SWITCHED ON URL
den Hacken bei „Enabled“ setzen
und
in dem Feld „Url to be hit when the button is switched ON“ die in der ESENTA I SIAS Oberlfäche notierte Relay URL eintragen um über das Shelly1 das jeweilige „Relais“ ansteuern zu können.
Beispiels URL:
http://ctrl:BQ6fbLDN@172.16.10.161/httpcmd/switch/hubrelay1
SCHRITT # 5
Funktion testen:
Variante 1:
Die Kontakte SW und L(-) auf dem Shelly1 kurz brücken:
Das jeweilige Relay von ESENTA I SIAS oder ESENTA I HUB muss danach schalten.
oder
Variante 2:
Die URL (siehe Schritt # 2) im den Browser eingeben und mit der Eingabetaste bestätigen.
Das jeweilige Relay von ESENTA I SIAS oder ESENTA I HUB muss danach schalten.
HINWEIS: Wenn das jeweilige Relay nach Eingabe der URL nicht schaltet, dann die URL auf Fehler überprüfen (Leerzeichen, IP-Adresse, ...)
SCHRITT # 6

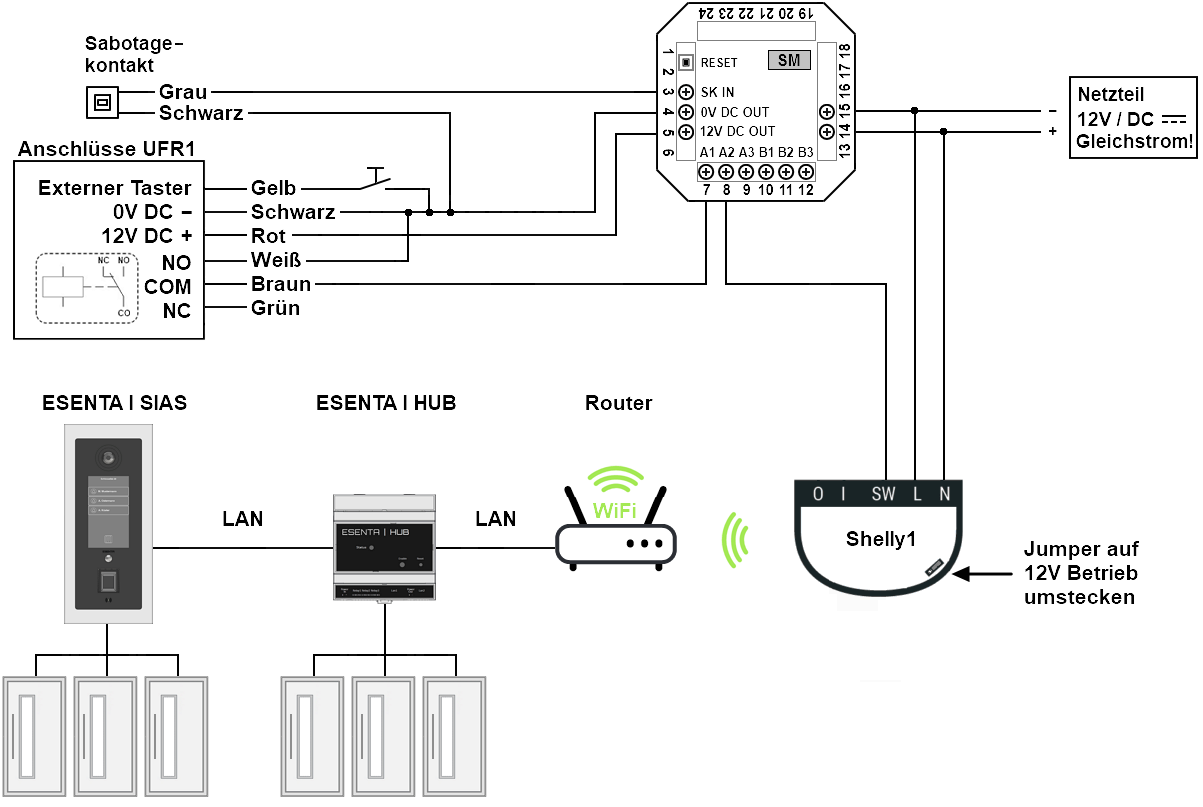

GreenKi UFR1 Fingerreader und das Shelly1 laut dem folgenden Anschlussdiagramm verdrahten und die Finger und Transponder laut der GreenKi UFR1-Bedienungsanleitung anlernen.
SCHRITT # 7
Funktion testen:
Einen im GreenKi UFR1 Fingerreader angelernten Finger oder Transponder auf den Fingerscanner auflegen.
Das jeweilige Relay von ESENTA I SIAS oder ESENTA I HUB muss danach schalten.
